混凝土喷浆车仿真实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TW-QY65型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5775 人关注该产品

产品详情

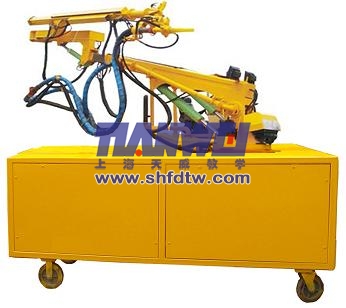

TW-QY65型混凝土喷浆车仿真实训装置

用于相识混凝土喷浆车的结构及事情原理，驱动及控制方法。能完成支腿伸出、放下、水平调解、位置控制，机械臂前伸、收拢，机械臂架左右回转等，它由泵站、气站、料仓、回转臂架、机械臂、喷头等组成，整机钢架结构接纳冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式装置组合、风冷式散热、一体化气泵、万向刹车脚轮结构。接纳电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均接纳华德、亚德客、榆次等着名工业品牌元件。

9001cc金沙以诚为本(中国)有限公司官网

一、实验项目

1、混凝土喷浆车各元部件结构及事情原理观摩。

2、混凝土喷浆车仿真实训装置臂架机械演示控制实验。

3、可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制

实验。

二、实验内容

1、臂架操作实验：

1）动力调速、液压支腿伸出→放下→水平调解→位置控制。

2）动力调速、臂架回转→搅拌机启动→泥浆泵启动→喷浆臂起升→喷浆臂前移→位置及角度调解。

3）动力调速、臂架回位→泥浆泵阻止→搅拌机阻止→机械臂架回位。

2、可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实

验。

三、手艺参数及指标：

1、主要参数：排量：5.9ml/rev；

2、三相变频电机：转速：1420r/min；

3、变量叶片泵组：1套   驱动功率：1.5KW；

4、型号：2HP+VC1-25F-A3；

5、电源：220V/380V  50Hz；

6、最高使用压力：7Mpa；

7、风冷却器：1台；

8、压力：1.4Mpa；

9、流量：20L/min；

10、功率：65W；

11、电源：220V；

12、油箱：容积80L、过滤精度：10μm。

四、设置清单

序号

名称

数目

备注

1

机械臂架

1



2

泵送部分

1



3

车架

1



4

臂式泵送系统

1



5

臂座

1



6

臂座垫板

1



7

臂座驱动大齿轮

1



8

臂座上弯管

1



9

臂座下弯管

1



10

臂座油管讨论

1



11

齿轮档盖

1



12

大齿轮托板

1



13

钢管联接件一

1



14

钢管联接件二

1



15

运动管套外牢靠圈

1



16

运动管套

1



17

运动套环

1



18

减速器端联轴器

1



19

减速器机体

1



20

舒展臂驱动减速机

1



21

推力轴承支持圈

1



22

涡轮

1



23

涡轮输出轴

1



24

涡轮输出轴闷盖

1



25

涡轮输出轴透盖

1



26

涡轮限位套

1



27

蜗杆

1



28

蜗杆闷盖

1



29

蜗杆透盖

1



30

小齿轮

1



31

一臂

1



32

一臂拉杆销

1



33

一臂油缸档盖

1



34

一臂油缸毗连销

1



35

一臂油缸座

1



36

一臂主臂架

1



37

一二臂毗连销

1



38

一二臂毗连销挡块

1



39

油缸臂架拉杆

1



40

油缸拉杆限位套

1



41

中心柱

1



42

中心柱螺母

1



43

轴承档盖

1



44

轴承座圈

1



45

液压泵站

1



46

气泵

1
