正面吊机械实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TW-QY63型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 1328 人关注该产品

产品详情

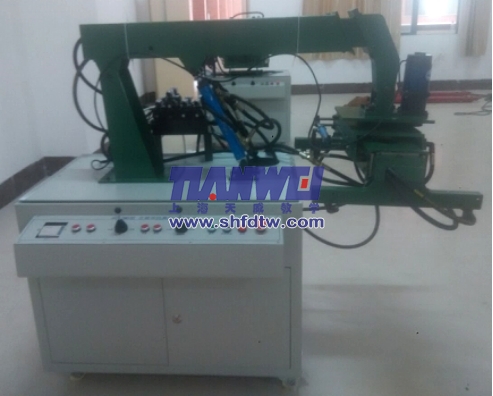

TW-QY63型正面吊机械实训装置

液压正面吊是集装箱装卸用的一种机械，它普遍应用于口岸、鉄路、公路运输作业。现在中小型正面吊险些所有接纳液压传动。液压正面吊具有体积小、重量轻、操作无邪利便、提升力大、易于实现过载� ；ず褪夷谑褂玫扔诺�。近年来高新微电子手艺在液压手艺上的应用，使工程机械、修建机械以及运输机械综合手艺水平越来越高，提高了这些机械的使用可靠性、操作清静性、恬静性和使用寿命，其顺应性更强。

9001cc金沙以诚为本(中国)有限公司官网

一、实验项目

1、液压传动各元部件结构及事情原理观摩、拆装实验。

2、液压挖掘机械演示控制实验。

3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

3、电液比例系统障碍检测实验。

二、实验内容

1、正面吊机械演示控制实验

1）动力变速，抓举作业，抓举横梁凭证集装箱的长度定位 ；

1）动力变速，提升作业，主臂和伸缩臂复合举行事情实验 ；

2）动力变速，回转作业，抓举横梁提升同时平台回转 ；（配马达旋转平台）

3）动力变速，障碍作业，主臂和伸缩臂复合事情时伸缩臂顶端伺服缸或抓举横梁四角漫衍的四个障碍探测缸遇到障碍时，给主系统以阻止或下降指令（选配） ；

4）动力变速，返回，平台回转、主臂和伸缩臂配合回到初始位置。

2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

1) PLC指令编程、梯形图编程学习 ；

2) PLC编程软件的学习与使用 ；

3) PLC与盘算机的通讯、在线调试 ；

4) PLC在液压传动控制中的应用以及控制计划的优化。

三、性能与特点

1、实验台接纳冷轧钢板（并经由喷塑、防腐处置惩罚）制作，台式结构，控制操作于一体。

2、电气操作控制为下置式，液压站安排于液压台主柜内。整体结构紧凑，协调，结构雅观大方，适用性强，可供4-6人实验。

3、正面吊机械按实物比例缩小的全金属结构，实验时启动液压系统凭证实验要求模以操作机械举行事情。

4、正面吊机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的现实工况，使学生能够在实验中深刻相识其机构的各部件的结构与事情原理。

5、实验控制接纳手动控制和自动控制两种方法。

6、实验部件接纳耐压胶管，压力可抵达25Mpa。

7、带三相泄电� ；ぁ⑹涑龅缪�380V/220V，对地泄电电流凌驾30mA即切断电源 ；电气控制接纳直流24V电源，并带有过压� ；�，避免误操作损坏装备。

四、主要手艺参数

电机功率：2.2KW            转速：1420r/min

油泵型号：VAI-15F-A3          额定压力：7Mpa         额定流量：8ml/rev

形状尺寸：1550×650×1800mm

五、正面吊实训装置的设置清单

序号

名称

规格型号

数目

厂 家

备    注

液压站

1

三相变频电机



1

文凯自动化



2

变量叶片泵

VAI-15F-A3

1



3

油箱

40L

1



4

油位指示计

YWZ-150

1



5

回油滤油器

WU-160×100J

1



6

空气滤清器

EF-25

1



7

液压油

32#

1



8

油路板集成块



1



液压控制元件

9

油缸

M0B30/16/300LB

3

上海正控





油缸

20/16/100LB

4





10

轴向柱塞液压马达

10MCY14-1B

1

宁波



11

三位四通电磁换向阀

D5-02-3C2

4

朝田液压



12

叠加式溢流阀

MBP-02

4

朝田液压



13

单向节约阀

MCA-02

1

朝田液压



正面吊机械�？�1（挖掘机械）

14

抓举横梁



1套





15

主臂



1





16

伸缩臂



1





17

回转机械



1套





测控元器件

18

PLC

FX1S-20MR

1

三菱



19

PLC通讯电缆



1

三菱



20

靠近开关

LJ12A3-4-Z/BX

2

长丰电子



21

中心继电器

HH54P

9

前进电器

DC24V

22

接触器

CJ20-25

3

德力西

20A 220V

23

三相泄电� ；た�

DZ47LE

1

德力西

C20

24

塑料外壳式断路器

DZ108-20

2

德力西

6.3-10A

25

单极断路器

DZ47-63

2

德力西

C6 1P

26

单极断路器

DZ47-63

2

德力西

C3 1P

27

紧停按钮

LAY50-11Z

1

上海双科



28

自锁带灯按钮

LAY50-11DT/24

12

上海双科



29

两档旋钮

LAY50-11X2

2

上海双科



30

信号灯

NXD-211

21

上海双科

24V

31

开关电源

HS-150-24

1

上海明纬



32

通俗按钮

CAY50-11

9

上海双科



33

快速插头插座

XS12K2P

18

锦连电器

二芯

34

二极管

ZN4007

6

MIC

200V

35

电器控制�？�



1





软件与文档资料

36

PLC编程软件



1

三菱



37

PLC编程手册



1

三菱



38

实验指导书



1





39

装箱单



1





辅助元件

40

三通讨论

M16×1.5

6





41

三通讨论

M14×1.5

6





42

耐压胶管



20





43

防震压力表

YTN60

（0-10MPa 2.5级）

4

红旗



44

液压阀过渡集成块



6



铝合金组合�？�

配套工具

45

运动扳手

10，，

1

上海



46

内六角扳手

9件套

1

上海



47

启齿扳手

12-14

1

上海



48

启齿扳手

17-19

1

上海



49

十字螺丝刀

6，，

1

上海



50

螺塞

M10×1

10

上海



51

防尘罩



1





易损件

52

组合垫

φ10

10

宁波



53

O型圈



20

宁波



54

O型圈



10

宁波



55

O型圈



10

宁波



56

生料带



1

长沙



实验操作台

57

正面吊机械

1200×900×1400mm

1



上一个产品：起重机械实训装置

下一个产品：装载机械实训装置

气动液压PLC实验台最新产品

企业信息

您只要致电：021-55884001（袁司理）

我们可以解答 正面吊机械实训装置 的相关疑问！

我们可以帮您推荐切合您要求的 正面吊机械实训装置 液压工程机械教学实验台 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-90-3303-1.html

98000.00
