机械零件示教摆设柜

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：机械示教摆设柜
[规格型号]：TW-CL20A
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11320 人关注该产品

产品详情

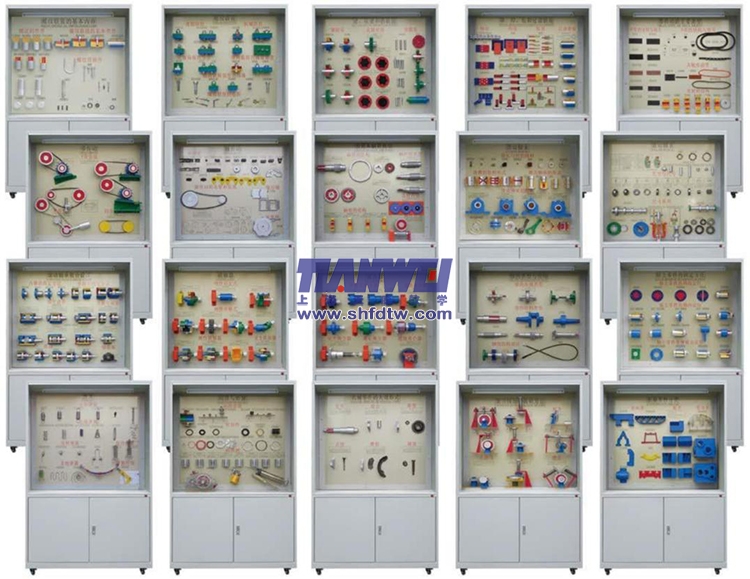

TW-CL20A  机械零件示教摆设柜

9001cc金沙以诚为本(中国)有限公司官网

一、概述

本公司专业生产机械系列摆设柜，为了配合教学需要，教具产品逐步走向现代化生长，在原有基础上，研制了一套机械零件示教摆设柜。演示形象逼真，运行可靠，制作工艺雅观，使用本摆设柜可提高教学效果，节约学时是一套现代化机械课程教学应用实验室装备。

该套共分二十个柜400余种物零件模子。外型用高级铝合金柜架，板面用紫红色金丝绒做底，模子质料用各色有机玻璃和硬聚氯，并附有银涤沦不干胶作须要图表和文件字说明，形象逼真，制作工艺雅观。使用本摆设柜能提高教学效果，节约学时，是一套理想机械课程的示教摆设室装备。

二、手艺规格

1、本摆设柜共分二十个单体组成，形状尺寸：1200×400×1900mm（长× 宽 × 高）。

2、柜体接纳 SPCC 冷扎板焊接而成，外貌接纳中温磷化喷塑制作，柜体刚性好。柜内摆设面板为超豪华铝塑夹层板，承载性好。板面附有须要的图表和文字说明，形状雅观大方，耐久耐用。

3、柜顶部装有照明日光灯，柜背设有对开门，有利维护装备和利便维修。柜下部设有柜箱，利便存放单个模子、实验箱及相关实验文档。柜底装有万向轮，利便移动，切合人机工程要求。

4、模子质料接纳亚克力有机板与工程塑料制造。

5、部分传动模子接纳开关控制运动，运转平稳。

三、机械零件示教摆设柜，各柜内容如下：

序号与名称

摆设柜内容

第一柜

螺纹联接的基本内容

螺纹类型：通俗螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。

螺纹联接的类型：螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。

第二柜

螺纹联接

摩擦防松：对顶螺母、锁紧热圈收口防松螺母、开缝收口，带尼龙圈防松螺母、弹簧垫圈。

机械防松：止动垫圈、止动垫圈子与圆螺母、启齿销与六角开槽螺母、串联钢丝。

横向截荷的减载装置：斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。

提高联接强度的步伐：加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓，大圆角螺栓、沉割螺母、螺纹联接的装拆。

第三柜

键、花键和销联接

键联接：通俗平键、半圆键、楔键、导向平键、切向键、马鞍滑键。

花键联接：矩形花键3件，渐开线花键2件。三角形花键。

销联接：圆柱销3件、圆锥销4件、导形销3件、清静销3件、定位、联接、清静。

第四柜

铆、焊、粘和过盈联接

铆接：常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合讨论。

焊接：坡口型式、搭接、对接、角接。

粘接：板接、管接、角接。

过盈联接：圆柱面过盈联接，圆锥面过盈联接。

第五柜

带传动的主要类型

平带的质料与讨论：皮革带、体例带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面讨论、斜面蹊径讨论、胶带的讨论、缝线讨论、皮革线讨论。

V带的结构与型号：O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、通俗V带、双面V带、多楔带、圆带、梯形齿同步带。

带轮的结构：实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。

第六柜

带传动

V型带传动：自动张紧装置、滑道式按期张紧装置、摆架式按期张紧装置、张紧轮张紧装置。

平带传动：张紧轮装置

同步带传动

第七柜

链传动

传动链：滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、启齿销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、晕薹链、链传动的安排和张紧。

第八柜

齿轮与蜗杆传动

齿轮的结构：齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。

蜗杆的类型：阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。

蜗杆的结构：整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。

第九柜

滑动轴承

轴瓦与衬的质料：轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。

油槽的结构形式5件、推动轴承的形式：实心、空心、单环、多环。

滑动轴的结构：整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、

自动调心滑动轴承、牢靠瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连

杆、静压轴承。

第十柜

转动轴承

内圈、坚持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、

鼓形滚子、滚针。

类型与代号：深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针

轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。

尺寸系列：直径系列、内圈牢靠外圈转动、外圈牢靠内圈旋动、转动轴承的装置要领、转动轴承拆卸工艺、内径系列7件，宽度系列4件。

第十一柜

转动轴承组合设计

内圈的牢靠要领：弹簧挡圈、轴端压板、圆螺母、锥形套筒。

外圈的牢靠要领：轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。

组合设计：两头牢靠式3件、两头游动、一端牢靠一端游动2件

顶紧与调解：转动轴承的调解、转动轴承的顶紧。

密封：毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座

第十二柜

联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、

剪销式清静联轴器。

第十三柜

离合器

牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、

圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式清静禽合器、离心离合器、逾越

离合器。

第十四柜

轴的类型与应用

转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的

结构设计。

第十五柜

轴上零件的牢靠要领

键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。

第十六柜

弹簧

拉伸弹簧：圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。

压缩弹簧：端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、

中凸弹簧、中凹弹簧、圆锥螺旋弹簧。

扭转弹簧：外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。

其他弹簧：碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。

并列组合弹簧、直列组合弹簧、转换机构。

第十七柜

润滑与密封

润滑装置：压配式压注油杯、油绳式有杯、讨论式压注油油杯，直通式注油杯、

油标。

密封件：O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口：插入搭接、活塞环、

切口：斜搭接、双口型油封、T型油封、Y型油封、V型油封。

润滑剂8件、机油枪、牛油枪。

第十八柜

机械零件的失效形式

胶合、断裂、侵蚀、磨损、点蚀、剩余变形

第十九柜

渐开线加工齿轮要领

仿形法加工齿轮2件、用滚刀加工齿轮、用插齿刀加工齿2件、用齿条插刀加

工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿

第二十柜

机座零件分类

卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板安排7件、减速器箱体2件、变速箱箱体。
