机床夹具设计示教摆设柜

[产品分类]：机械示教摆设柜: [规格型号]：?TW-CL10J
[产品价钱]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 8501 人关注该产品

产品详情

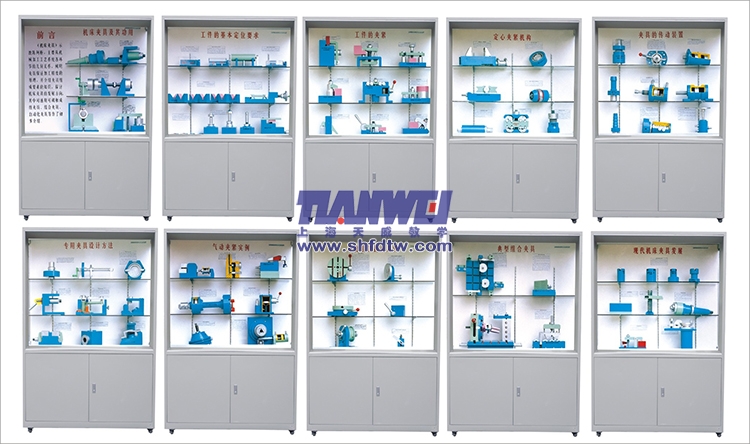

TW-CL10J机床夹具设计示教摆设柜

一、概述

本摆设柜按国家机械工业部编写的课本教学纲要设计一套《机床夹具》摆设柜、主要从机械加工工艺系统各环节的几何关系，剖析夹具包管加工精度的原理，并先容夹具组成要素的知识、探讨机床夹具生长偏向其中对通用可协调成组夹具，组合夹具，自动化夹具等作了起源先容和熟悉。这套摆设柜共分十个柜。模子质料接纳工程塑料制作，板面附有须要文字说明，演示形象逼真，制作工艺雅观，使用本摆设柜提高教学效果，是一套现代化模具设计课程应用摆设室装备。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺规格

1．全套摆设柜由十个单体摆设柜组成，摆设柜体形状尺寸：1200×400×1900mm；标准比例设计切合人机工程要求.

2．摆设柜体接纳 1.0mm 冷轧钢板喷塑制作，柜体刚性好，形状雅观大方；柜内摆设面板为高密度板，承载性好；并配合响应的图文资料。

3．柜内上部有摆设柜名称，利便识别；

4．柜下部设有柜箱，利便存放单个模子、实验箱及相关实验文档；

5．柜底装有万向轮，利便移动。

6．模子质料接纳有机玻璃与工程塑料制作。

三、摆设柜详细先容

序号和名称	摆设柜内模子内容
第一柜：机床夹具及其功用	车具的事情原理、钻模的事情原埋、铣床夹具的事情原螺、液压铣键槽夹具、弹簧心轴、车床,改拉床的夹具
第二柜：工件的基本定位要求	平面几何体的六点定位、轴类几何体的六点定位，盘类几何体的六点定位、轴类工件定位时支，承点的安排、支承板(5件)、可调支承 (3件)、辅助支承、v形块的结构形式(4件)。v形块的应用
第三柜：工件的夹紧	双向夹紧工件的压板机构、自夹结构、斜楔组合夹紧机构。螺旋夹紧机构、钩形手转位压板。万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构
第四柜：定心夹紧机构	虑钳式定心夹紧机构(a)、虎钳式定心夹紧结构、斜楔一滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴(a)、弹簧夹头和心铀(b)、v形弹性盘定心机构(a)v形弹性盘定心机构 (b)
第五柜：夹具的传动装置	牢靠式双作用活塞式气瓢(a)、牢靠式双柞用活塞式气缸 (b)，车床用牢靠式气缸、气动用管讨论(a)、气动用管讨论 (b)、气动用管讨论 (c)、手动转阀。导气讨论的结构、脚踏式气阀。
第六柜、专用夹具的设计要领	主轴毗连式车具(a)、主轴毗连式车具(b)、牢靠式钻模、翻转式钻模，双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的事情原理、钻床夹具的装配
第七柜、气动夹紧实例	气动夹紧装置、调速器、气动卡盘的传动装置�；钊绞枭⒋考�。牢靠在床头箱前端上的气动夹具、单向作用薄膜气缸�；钊阶楹掀�
第八柜分度装置的夹具件	立轴式通用转台、卧轴式通用转台、分度对定机构的手动使用机构(a)、分度对定机构的手动使用机构(b)。分度对定机构的手动使用机构(c)、使用钻床夹具加工均布小孔
第九柜典范组合夹具	�？榛筹鄞布芯摺⒆楹霞芯咦爸谩⒊萋质腋欠阶甏沧楹霞芯�。钻床半自动化夹具
第十柜现代机床夹具生长	按零件相似归组（4件）通用可调钻模、成组车床夹具、快速调解机构（A）快速调解机构（B）斜楔夹紧机构
