电气自动控制电路装调维修审核装置
- [产品分类]：工业自动化实训
- [规格型号]：TWB-228B型
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 2759 人关注该产品
产品详情

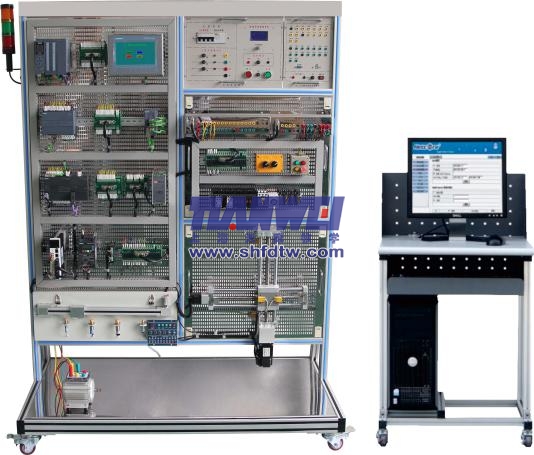

TWB-228B型电气自动控制电路装调维修审核装置
一、 产品概述
装置团结目今我国工业电气自动化应用手艺及器件手艺的生长 ，充分思量适用性、先进性 。装置接纳�？槭浇峁� ，实训挂箱包括PLC主机挂组件、变频器组件、触摸屏组件、伺服控制组件、实物控制模子、模拟负载挂箱及富厚的验证演示装置 。实训内容包括PLC的基础实训、PLC综合实训 ，变频器的熟悉、操作、参数设定及通讯实训 ，触摸屏的熟悉、操作、应用实训 ，伺服控制实训、网络接口扩展、数据收罗、数据显示、键盘控制、准时器、接口实训等 ，实训项目富厚、综合性强、紧跟工业自动化生长潮流 。
二、产品特点
1、�？槭浇峁� ，挂箱替换利便 ，便于组织种种实训项目及扩展新的实训功效 。
2、适合就业前及岗前综合手艺训练 ，适合高级工手艺培训审核 。
3、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。
4、只需三相四线交流电源即可投入使用 ，实训资源富厚、综合性强 ，有用节约实训用房 。
5、清静性高 ，除配备电压型和电流型泄电�；て魍� ，装置设有单片机全程监控的过载或短路软阻止�；すπ� ，确保装备和人身清静 。
三、装备特点
1. 实训建设理念为一次性建设 ，本装备接纳通用型宽展口 ，所有主机的I/O口都可通过光电隔离转接�？橐觯ū；ぶ骰� ，可以用于插接式训练 ，也可举行线接式实操训练 。
2. 在主机选型S7-1200系列PLC再 ，周全笼罩了西门子常用PLC类型 ，主机可以通过并口毗连到实训区举行实训 ，由简到繁的学习理念让学生容易接受 ，学习起来越发驾轻就熟 。
3. 接纳�？樽楹鲜浇峁� ，含开关量、模拟量、变频调速、触摸屏、通讯�？榈� ，配套MCGS工控组态监控软件 ，实现仿真化、信息化实训教学 。
4. 项目实训�？椋菏褂孟衷诘浞兜目杀喑炭刂破骷白芟呤忠胀瓿啥怨ひ瞪械浞栋咐哪Ｄ夤ぞ摺⑹滴锬Ｗ又械穆呒⒛Ｄ狻⒗獭⒃硕鹊目刂� 。
5.相识PLC的以太网通讯的结构和特点 ，相识PLC的Profibus-DP总线通讯的结构和特点；
6.相识PLC的数字量输入输出�？椤⒛Ｄ饬渴淙胧涑瞿？榈氖褂靡�；
7.掌握PLC的基本编程要领以及熟练使用基本的编程语言；
8.掌握触摸屏的组态编程要领；
9.掌握PLC与变频器、触摸屏的通讯；
10.熟练使用PLC及种种电气配件组成PLC控制系统；
11.熟练使用PLC及模拟实物控制工具组成种种重大的控制系统；
12.熟练完成PLC与PLC之间的以太网通讯测试实验；
13.熟练完成PLC与变频器通过Profibus-DP总线组成变频调试控制实验；
14.掌握PLC实训教学课程APP软件的使用 。
四、电气自动控制电路装调维修审核装置设置
电气自动控制电路装调维修审核装置：
1.装备主体框架接纳优质128mm×34mm±1mm工业铝型材搭建而成 ，装备布件区域接纳由1.5mm厚优质钢板经数控机械精加工制作的标准网孔板 ，外貌经酸洗磷化后 ，高温静电喷塑处置惩罚；
2.装备底部带轮 ，利便装备的移动和安排 。
3. 尺寸：≥W1200*D700*H1800mm
电源箱（ 可脱离实验台单独使用）
4.交流输出：三相五线交流380V±10％单相三线交流220±10％使用自动空气开关通断电源 ， 设有短路�；は低场⑿沟绫；は低场⒔拥乇；ぁ⒓蓖１；� 。
5.直流稳压电源：DC24V/2A以上 ，调理精度1% ，具有短路软限流和短路自恢复功效 。

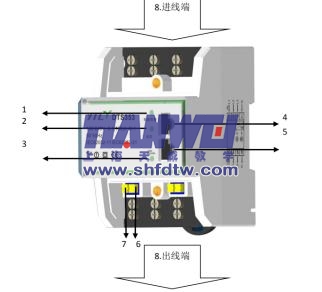

6.电源智能�；び镁哂腥毕唷⑶费埂⒐埂⑿沟纭⒐鳌⒍搪贰⒗擞勘；すπЭ勺远睾险⒐π�；
7.泄电�；ど瓒ü婺？缮柚� ，泄电�；ば卸奔洳淮笥�0.1s；
8.过压�；す婺？缮瓒� ，过压�；ば卸奔洳涣杓�5s；
9.过流�；す婺？缮瓒� ，过流�；ば卸奔洳涣杓�5s；短路�；さ缏肺兜亩疃ǖ缏� ，过流�；ば卸奔洳涣杓�0.1s；
10.�；ぷ爸镁哂蟹览谆鞴π� ，L与N间高压脉冲测试2KV不爆发误行动；
11.故障信息可生涯不少于999个；
12.运行状态及故障状态均有指示灯指示 ，可显示实时电压、电流、泄电流等参数 ，具有声光报警功效；
13.具有参数修改设置按键便于现场修改设置�；げ问�；能够实现有远程DI及DO功效可用于远程控制电源及电源控制柜门翻开检测报警；主控装置可具有RS485接口能够实现多装备毗连通讯 。

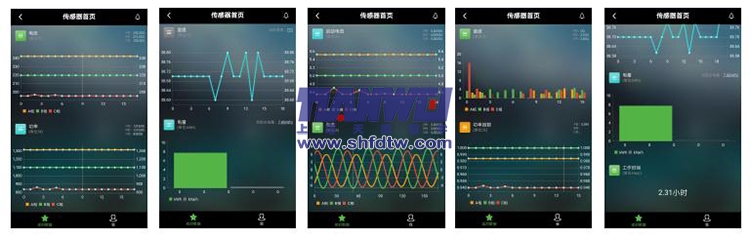

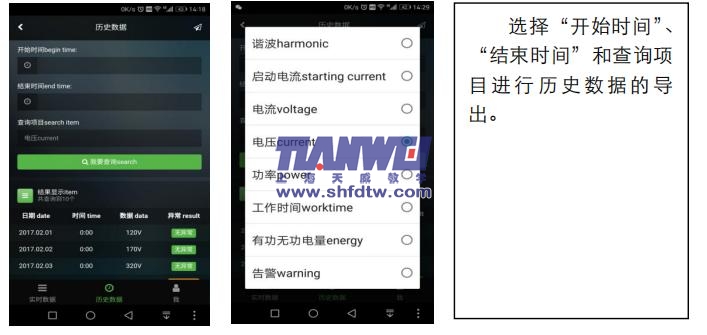

14.装备支持云系统远程监控功效 ，可审查远程实时数据 ，数据曲线显示 ，�；げ问谙呱柚玫裙π� ，并可远程控制电源翻开及关闭等功效 ，配有无线/有线控制�？� ，可以通过监控软件监视电源 ，并可以对装备举行断电/启动控制 ，设置4路输入可以控制继电器事情 。
控制�？棰�

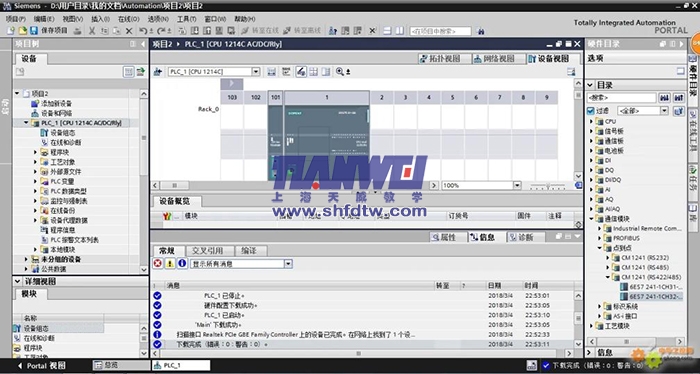

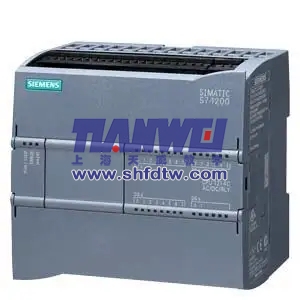

15、PLC：接纳西门子S7-1200系列主机 ，CPU 1214C ， 紧凑型 CPU ，DC/DC/DC ， 机载 I/O： 14 个 24V DC 数字输入；10 个 24V DC 数字输出； 2 AI 0-10V DC ， 电源：直流 20.4-28.8V DC ， 程序/数据存储器100 KB；数字量扩展I/O 16 DI/16 DO ，16DI/16DO ， 16DI 24V DC ，灌电流/拉电流 ， 16DO ，继电器 2A 。

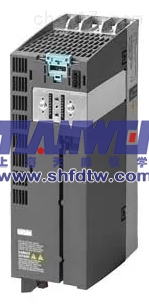

16、变频器：接纳西门子G120C变频器 ，配备清静集成STO PROFINET 6DI ，3DO ，2AI ，2AO ，最大 1F-DI PTC/KTY接口 USB 和 SD/MMC 接口 防护品级 IP20 ，轻载功率：0.55KW ，重载功率0.37KW 。

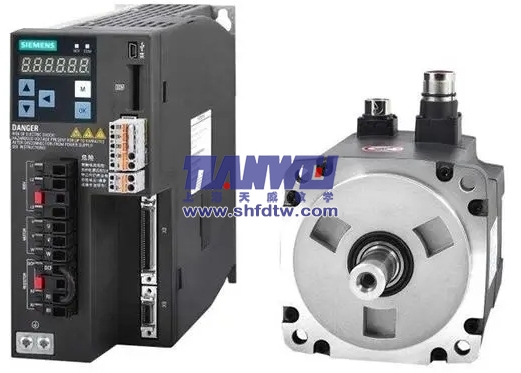

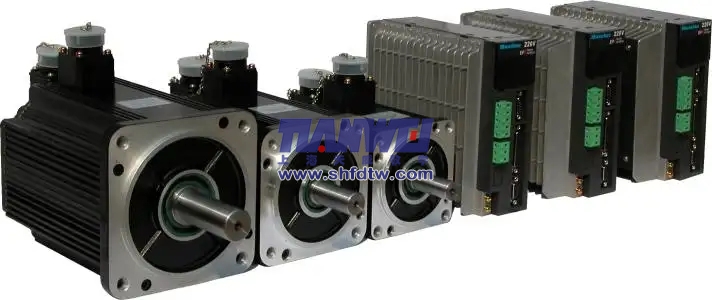

17、伺服系统： 接纳西门子V90系列伺服控制器及伺服电机 ，输入电压：200-240V 单相交流 -15%/+10% 5.0A/3.0A 45-66 ，可以实现内部定位块功效 ，同时具有脉冲位置控制 ，速率控制 ，力矩控制模式 。

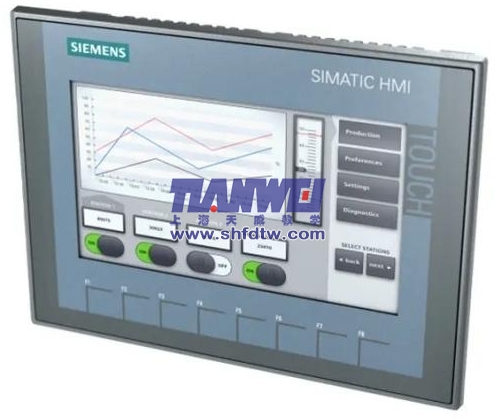

18、触摸屏：接纳西门子KTP700系列触摸屏 ，按键式/触摸式操作 ，7"TFT显示屏 ，65536 颜色 ，PROFINET接口 。
19、步进驱动器�？椋毫较嗖浇缁� ，可正定电流规模1.0—4.2A ，供电电压DC18-48V ，细分1-128 ，脉冲控制型 。
控制�？棰颍ǹ赏牙胧笛樘ǖザ朗褂茫�

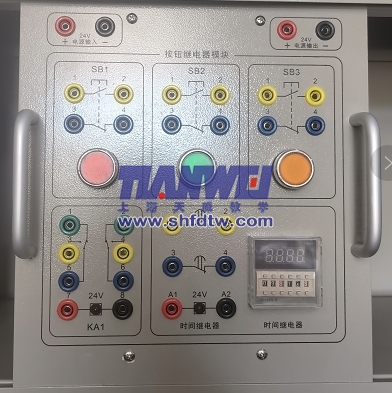

20、接纳3mm铝合金长方体为主体结构 ，包括多组中心继电器、指示灯、按钮等�？� 。
21、控制电路使用弹簧式端子
分拣使命�？�

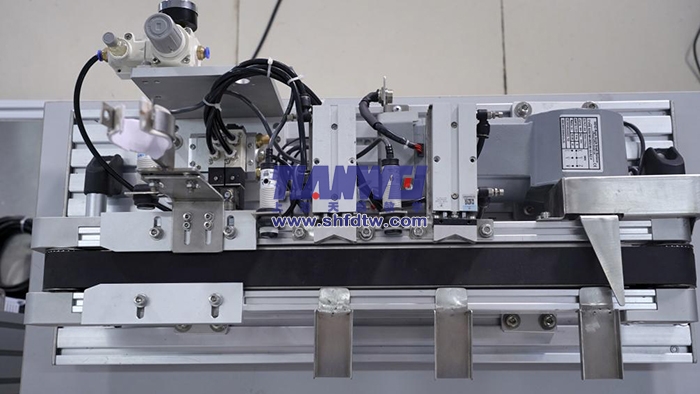

22、功效：模拟生产线自动化控制 ，变频器控制运送电机实现调速功效 ，并通过光纤、光电、金属、RFID等多种传感器检测 ，PLC控制伺服、步进、多种气缸行动完成多种功效 。
23、结构：模子底板由8mm厚铝板加工氧化而成 ，装有四个玄色铸铝拉手 ，利便搬运 。底板上方有环形运送带、气念头械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组成 。
24、主要部件：
1.三相交流减速电机
1) 额压：380V
2) 功率：25W
3) 减速比:1:50
2.伺服电机
1) 事情电压：230V 3AC
2) PN = 0.1kW；
3) NN = 3000rpm 4) M0 = 0.32Nm；
5) MN = 0.32Nm
6) 轴高度 20mm
7) 增量编码器TTL：2500 增量/转
8) 防护品级：IP65
3.步进电机
1) 额定电压：3V
2) 额定电流：2A
3) 步角距：1.8°
4) 电机长度：49mm
5) 坚持转矩：0.48N.m
6) 电机线数：4线
7) 步距精度：5%
8) 绝缘电阻:100MΩ Min 500VDC
9) 耐压:500V AC 1minute
10) 径向跳动：最大0.02mm(450g负载）
11) 轴向跳动：最大0.08mm(450g负载）
4.工业RFID读写器
1)可支持达至1.5W射频功率；
2)感应距离可达20cm
3)形状长：82mm；
4)前端直径：32mm；
5)调解距离外径：35/38mm；
6) 线长：1500mm；
直流调速�？�

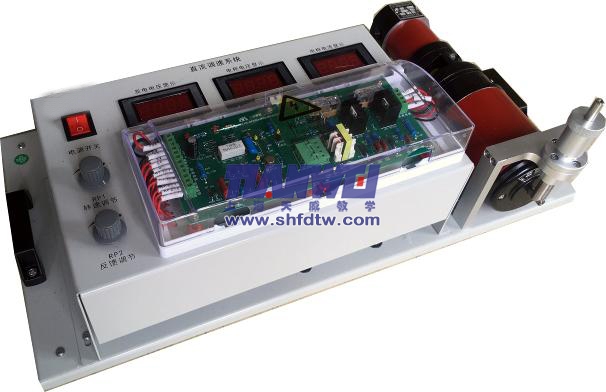

25、直流调速�？榻幽刹馑俜⒌缁聪斓缪购透ǖ缪剐纬杀栈返魉傧低� ，调速系统由给定电压、转速负反响、放大电路、触发爆发电路及主电路组成 。要求具有数字显示系统及透明防护罩等 。
26、直流调速PCB线路板接纳插放式设计 ，利便学员取出 。学员凭证功效要求举行丈量剖析 ，完成故障诊断与扫除 。
电机组�？�
27、包括步进电机、伺服电机、交流电念头
电脑桌
28、功效：工业铝型材框架结构 ，单工位 ，设有电脑主机位及键盘支架 ，用于安排编程电脑 。
29、尺寸：不小于L600mm×W700mm×H780mm
30、桌身：桌体底装有带刹车万向轮 ，利便移动和牢靠 。

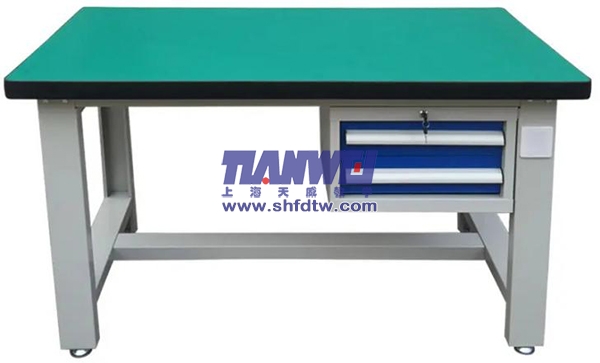

装配桌（防静电装配平台）
31、功效：由桌身、工具柜、台面组成 ，用于电气及机械结构的装配平台 。
32、尺寸：不小于L1500mm×W700mm×H780mm
33、桌身：装配桌预设电源插座扩展孔 ，依据用途可加装电源插座 。整个装配桌可随意拆装 ，利便运输装置 。
34、工具柜：接纳冷轧钢板折弯焊接而成 ，工具柜有多个抽屉 ，可蕴藏工具 ，安排于装配桌底部一侧 。
35、台面：接纳50mm厚高压复合成型纤维板,外貌笼罩2mm绿色防静电胶皮 ，四边并以5mm ，PVC截面封边 ，台面具有耐磨、耐热、耐污及易清洁等特点 。具有耐攻击、耐酸碱、吸震、防静电的功效 。
资源包
36、实训项目的相关指导课本嘉拷寮资料
37、模拟训练问题、参考程序、手册、编程软件
电气自动控制电路装调维修审核装置主要审核内容
38、主要审核内容：
（1）触摸屏的工程建设、编辑与下载操作
（2）触摸屏的离线模拟应用
（3）触摸屏的动画元件应用
（4）触摸屏的数值、文本输入显示元件应用
（5）触摸屏的系统综合应用
（6）步进电机驱动器的接线与调试
（7）步进电机驱动器参数的设置
（8）步进电机驱动器与PLC的脉冲定位控制
（9）伺服电机驱动器的接线与调试
（10）伺服电机驱动器参数的设置
（11）伺服电机驱动器与PLC的脉冲定位控制
（12）伺服电机驱动器与PLC的通讯定位控制
（13）PLC与RFID通讯读写编程调试
（14）变频器控制电机的接线与调试
（15）变频器参数的设置
（16）变频器控制环形传送分拣使命模子多段速运行
（17）PLC与变频器通讯运行
（18）分拣使命模子接线与调试
（19）分拣使命模子运行控制程序设计
（20）PLC、触摸屏、变频器、伺服系统综合应用实训
（21）检查双闭环直流调速系统组成 双闭环直流调速系统调试及剖析
工具及仪表
39、配套装备
（1）专用螺丝刀：与弹簧端子配套使用 1把
（2）大两用螺丝刀 6寸 1把
（3）小两用螺丝刀1把
（4）棘轮式冷压端子钳 1把
（5）内六角 中长杆 ，9件套装 1套
（6）扒皮钳 6寸 1把
（7）尖嘴钳 6寸 1把
（8）工具箱 10寸 1个
（9）万用表 UT39A+ 1把
（10）清静帽 加厚型 1个
（11）放线器 5种导线 1套
（12）台虎钳 台钳口宽度应大于75mm（不可钻眼装置）1个
（13）小型空压机 24L-750W 1套
（14）配套线材、气管及毗连配件 ，按现实需求提供
数字孪生仿真教学软件

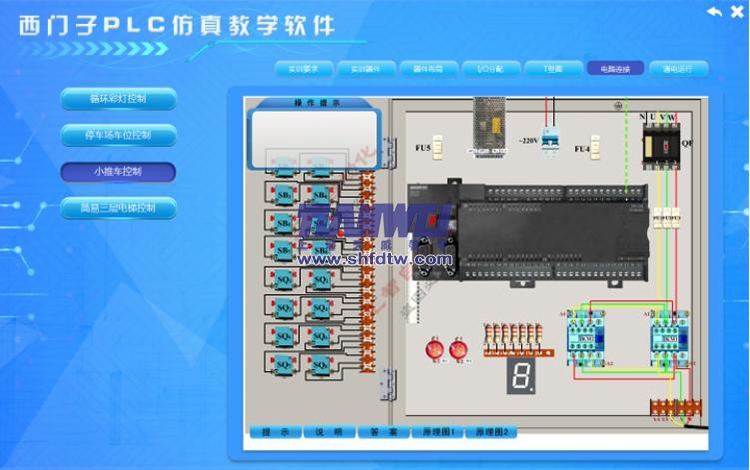

40、要求接纳三维仿真手艺而研制的大型仿真实训软件 ，涵盖了PLC实训仿真的所有�？� 。具有职业性、情境性、交互性、工艺性和智能性 。实训单位总共包括几十个典范的实训项目 ， 每个实训单位又凭证需要安排了场景展示、语音视频电路原明确说、仿真实训操作、器件检测、接线实操、线路检查、故障排查、通电试车等若干实训使命 ，以便操作者循序渐进地获得训练 。

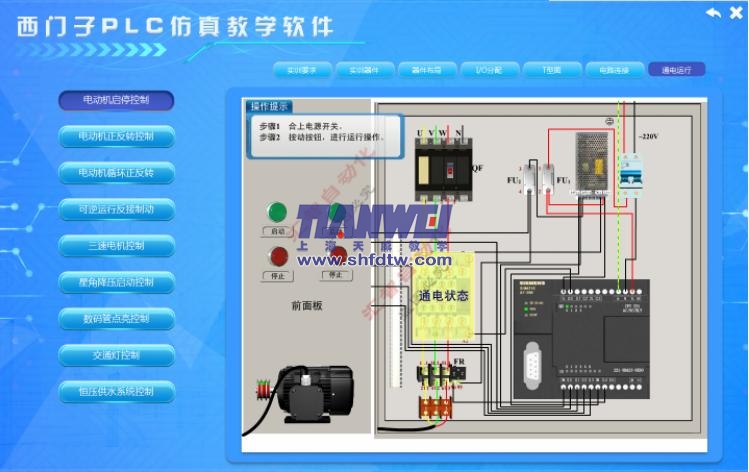

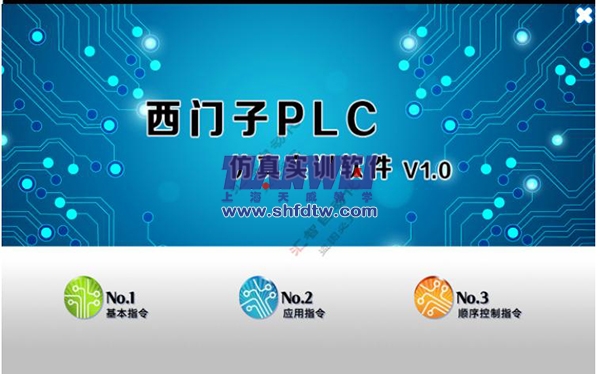

41、PLC仿真实训软件要求包括基本指令、应用指令、顺序控制指令：

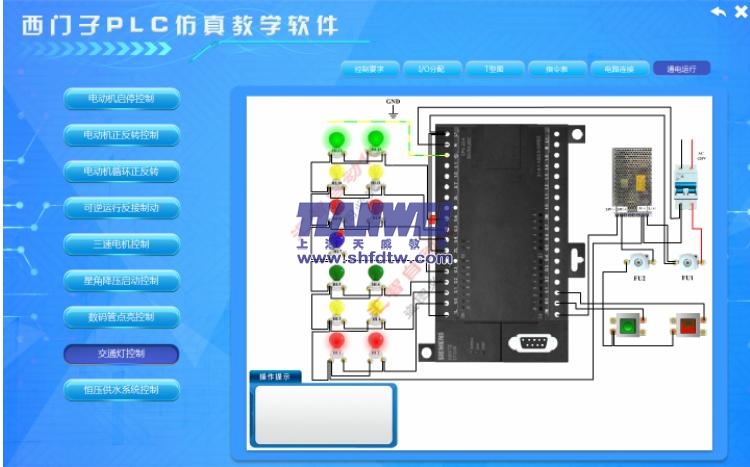

一、基本指令：电念头启�？刂啤⒌缒钔氛醋刂啤⒌缒钔费氛醋⒖赡嬖诵蟹唇又贫⑷俚缁刂啤⑿墙墙笛蛊舳刂啤⑹牍艿懔量刂啤⒔煌ǖ瓶刂啤⒑阊构┧低晨刂凭畔� 。
1、电念头启�？刂瓢ǎ菏笛狄蟆⑹笛灯骷⑵骷峁埂/O分派、T型图、电路毗连、通电运行等七项
（1）实训要求：文字、图片的形式展示 。将主要掌握的知识点予以归纳综合 ，相识本�？橹饕难澳谌莅降乜刂频缏返谋喑桃� ，学会现实控制设计PLC的外围电路 ，学会分局现实控制要求设计简朴的梯形图等 。
（2）实训器件：列出电念头启�？刂频ノ凰玫降乃衅骷� ，包括三相异步电念头、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、阻止按钮 。
（3）器件结构：将器件库中的仿真器件放到仿真配电柜中的响应位置 ，用于训练学生对器件及电路的相识 。电路上要有响应的符号 ，器件拖拽过失器件会拖拽不上去并会有响应的声音显示 。
（4）I/O分派：软件中有I/O分派地点和电路图 ，将鼠标点到分派地点资源后会有响应的事物图片展示 ，用来让学生更好的相识器件模子与电路图 。
（5）T型图：给有缺失符号的T型图和响应的符号 ，学生凭证所学知识用鼠标将符号拖拽到T型图上 ，若是准确则符号保保存T型图上 ，过失则消逝 。
（6）电路毗连：
原理图中闪灼的线条即为目今应毗连的电路 ，用鼠标点击毗连此线的两触点中的一个触点 ，然后拖动鼠标 ，找到另一个触点并点击 ，若准确将泛起毗连线 ，不准确此线消逝 ，只有当该连线毗连准确后 ，才华举行下一条线的接线操作 。若是接线中泛起难题可点击“谜底” 按钮 ，点击后将泛起已完成的接线图 ，可参考该图完成你所举行的操作 ，再次点击“谜底” 按钮 ，谜底将消逝 �？梢宰杂山酉� ，参照电路图可以举行自由接线 ，若是不会可以点击提醒 ，鼠标点击任何一个接线热门另外的一端热门会闪灼显示 。
（7）通电运行：以仿真实训方法实现 。通电后 ，可凭证操作办法按下响应开关 ，即可直观地视察到电路的运行情形 ，同时配合模拟真实场景的声效 ，抵达仿真的效果 。
西席版三维虚拟仿真实时交互式教学软件
42、实训仿真部件/�？橐蠼幽闪街纸酉叻椒� ，一种为快速接口 ，将I/O接口集成毗连 ，实现快速接线 ，另一种将I/O接口单点毗连 ，实现训练接线；将I/O接口划分接于这些插座上 ，插座外貌印有相关的符号 ，实训时可与PLC举行集成或点对点的毗连 。所有组件的实训端口能够与晶体管型输出类型（继电器型输出类型）的可编程主机的输入输出端口直接毗连 。通过内部线路铺设 ，高电平和低电平都可以使发光管点亮
43、可编程控制器仿真教学系统

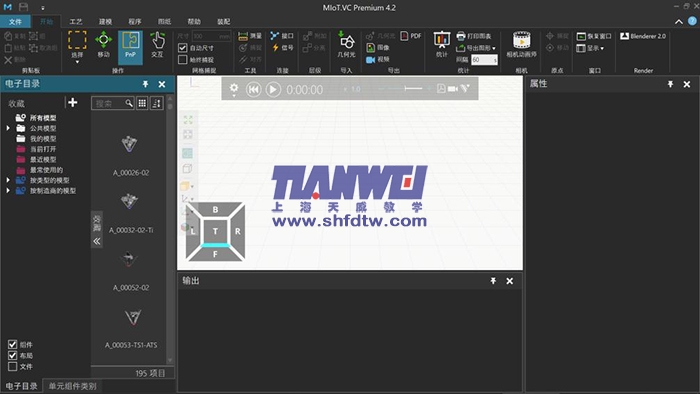

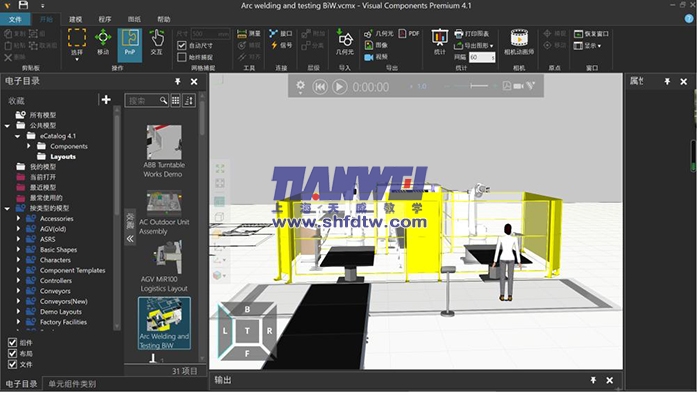

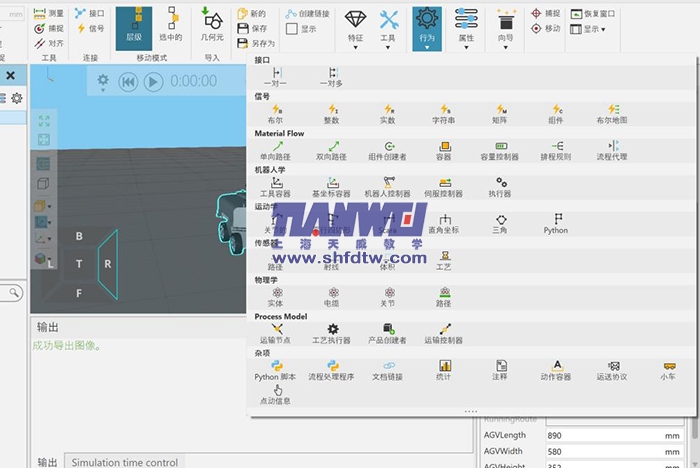

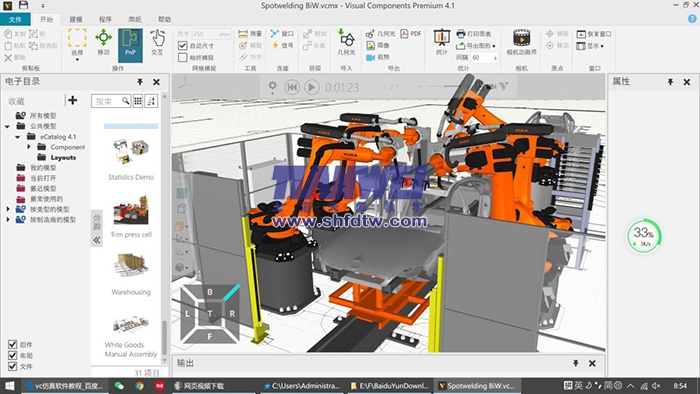

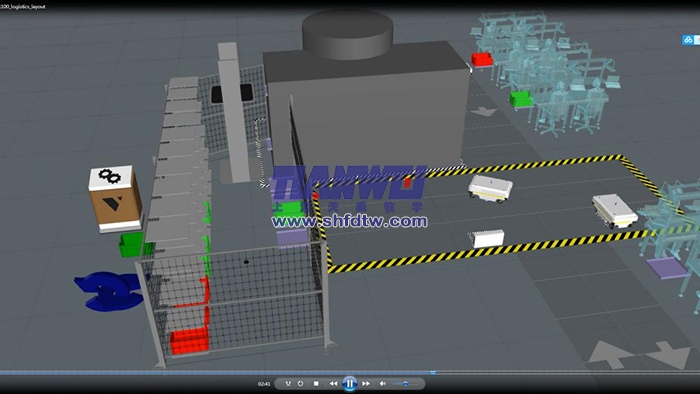

（1）要求包括了工业自动化自主搭建、PLC编程、PLC控制系统调试等诸多机电专业手艺、电气自动化手艺训练的“三维虚拟仿真实时交互式教学软件” 。
（2）要求使用全三维虚拟仿真手艺 ，全场景周游 ，实时构建工业自动化系统 。
（3）无需编程 ，面向三维图形 ，通过鼠标拖拽三维元件 ，简朴快捷地安排工业应用场景并测试运行 。
（4）系统具有物理特征规则仿真 ，无需编程设置 ，模子按物理规则运行 。如当流水线上的工件遇到挡块或障碍物时 ，会凭证物理碰撞特征运动 。
（5）系统要求支持VR眼镜 ，实现陶醉式虚拟现实3D体验 。包括逼真工业现场3D音效仿真 ， 使体验者身临其境 。
（6）要求允许用户导入3D模子 ，必需支持FBX、OBJ、STL等名堂文件 。
（7）要求3D模子支持云端更新 ，可从云端下载3D模子 。
（8）要求系统包括一组完整且典范的工业装备部件库：工业机械人、传送带、气动器件、电机、按钮开关、传感器、数控机床 ，立体客栈、AGV、机械人夹具、定制执行机构等 。
（9）要求系统可接外部信号收罗盒 ，虚拟装备可被种种外部控制器驱动 。例如：PLC、机械人、单片机、工业现场总线 ，不限规格、不限品牌 。
（10）要求信号收罗盒支持32数字输入 ，32数字输出 ，4个模拟输入 ，2个模拟输出 。至少3 路端口支持100K高速采样 ，支持脉冲数据计数采样 ，支持伺服电机控制 。
（11）要求系统支持PLC专用总线通讯 ，接纳底层开发 ，系统能读取所有PLC内部资源 。

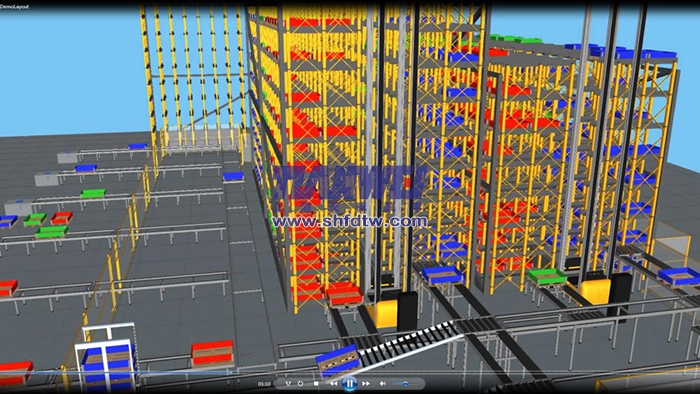

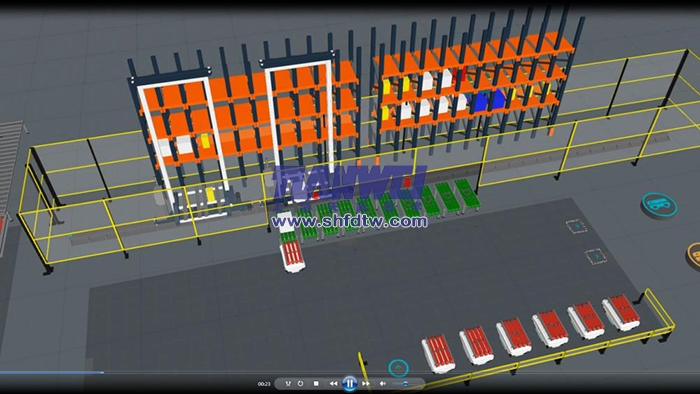

（12）要求系统内置已构建完成的工业系统规范不少于12个 ，包括但不限于：十字路口交通灯控制、传输线基本控制、传输线接力控制、多层升降电梯控制、桁架机械人机床上下料、传输线并线控制、机械人码垛、机械人搬运、传输线分捡、立库控制、立体停车库、液位控制等 。
（13）教学资源 ，提供一套PLC实验指导手册 ，至少包括12个PLC实验 。学生通过学习实验
指导手册 ，可在系统软件上直接完成PLC实验 。
