汽车电工电子手艺综合应用立异实训审核装置
- [产品分类]：汽车电路仿真实习台
- [规格型号]：TWY-XD11
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 18556 人关注该产品
产品详情
TWY-XD11 汽车电工电子手艺综合应用立异实训审核装置
一、产品概述:
本产品凭证汽车电工电子课程的内容 ，凭证积木式型材搭建。接纳�？榛杓� ，将汽车常用的电工电子元件（如电阻、晶体管、包管丝、继电器、自感互感线圈等）、执行元件（如电机等）等基础知识等周全展示。该装备用于电工电子基础教学 ，知足汽车基础教学使命。通过实训使命将重大笼统的知识形象化、简朴化 ，便于学生很好明确电工电子基础知识 ，镌汰西席授课难度 ，提升教学和实训质量。
（装备形状参考图片 ，详细以实物设置为准）
本装置配备种种交直流电源、信号源、仪表、汽车电工电子实训�？榈� ，具有较完善的清静� ；げ椒� ，适用于海内汽车电工电子基础、电工原理、电路元件检测剖析等课程实验。
汽车电工电子实训�？橛赏该鞴乇赵屑癙CB板组成。元件盒体由透明有机工程塑料注塑而成 ，具有示教功效 ，使用者能够视察到元件形状和接线方法 ，有利于西席解说和学生熟悉 ；面板接纳PCB制作而成 ，外貌清新、符号线路清晰、元件替换容易。
透明元件盒接纳多元件、典范实训单位电路、典范传感器等制成 ；导线插孔接纳2mm防转座 ，导线装有弹性插头可在�？樯厦娌褰� ，以包管可靠毗连举行种种实训 ；实训�？橛兴母龅圆褰� ，与专用实训孔板配套使用。透明关闭元器件安排在实验操作桌下边存储柜内 ，实验时取存利便 ，大大提高了治理水平 ，妄想化水平 ，大大减轻了西席实验准备事情。
二、装备手艺指标
（1）事情电源：单相三线 AC 220V±10% 50Hz。
（2）温度：－10～40℃ ；情形湿度：≤90%（25℃）
（3）形状尺寸：长×宽×高=1400×700×1500mm（可凭证现实要求定做）
（4）整机功耗：≤800V.A
（5）清静� ；げ椒ィ壕哂薪拥乇 ；ぁ⑿沟绫 ；すπ� ，清静性切合相关的国标标准。
三、实训台基本设置及功效先容
实训装置由实训台、电源控制屏、实训�？榈茸槌�。
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构 ，钢质面板 ，为实训提供交直流电源、信号源和丈量仪表等 ，详细功效如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口 ，可为外配仪器装备提供事情电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调 ，输出端具有短路� ；すπ� ，同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：1路0.0V～30V/2A一连可调 ，具有阻止型短路软� ；ず妥远指垂π� ，设有三位半数显指示。
(2)牢靠直流电源：+12V/3A、+5V/5A牢靠输出。
3.丈量仪表
1）数字直流电流表:丈量规模：0～2000mA ，三位半数显。
2）数字直流电压表:丈量规模：0～30V ，三位半数显。
4.信号爆发器�？椋�
（1）事情电压:3.3~30V;
（2）频率规模:1Hz~150KHz;
（3）频率精度:在每个规模上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）情形温度:L-20~+70"C.
（7）用作方波信号爆发器 ，爆发方波信号供实验开发使用;
（8）用来爆发控制电机驱动器的方波信号;
（9）爆发可调脉冲 ，可供MCU使用;
（10）爆发可调脉冲 ，控制相关电路(PWM调光调速等应用)。
5.直流无刷电机及驱动控制单位（接纳�？榛杓� ，装在透明实训盒内）
（二）实训桌
1、实训桌接纳四个工业铝型材立柱为支持 ，主体结构通过左、右各2个C字形铝压成型构件联接 ，台面高度约800mm ，桌面板下设支持框架 ，截面尺寸为30×30mm ，遭受力不少于300kg。立柱接纳工业铝型材成型工艺 ，外貌氧化处置惩罚 ，截面尺寸：70×70mm ，周围带槽 ，槽宽约8mm ，端部配套塑料堵头 ，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件 ，接纳压铸成型工艺 ，经机加工、抛丸、喷砂 ，外貌蓝色静电喷涂工艺。
2、实训桌桌面接纳25mm麻灰色高密度层压板封边特制 ，有用提高绝缘品级 ；
3、提供实训储物柜1套 ，柜体设有双门柜用于安排透明实训�？�。设有抽屉用于安排实训导线和指导书等。
四、装备设置清单
|
NO |
设置名称 |
单位 |
数目 |
备注 |
|
1 |
学生电源仪表台 |
台 |
1 |
|
|
2 |
学生桌 |
个 |
1 |
含电工电子基础透明立异实验�？椋ㄏ昙�附件清单） |
|
3 |
正版辅助教学软件资源 |
套 |
1 |
1.仿真教学软件 （1）电机与变压器仿真教学软件（正版3D软件 ，有软件著作权 ，便于升级） （2）电力拖动仿真教学软件（正版3D软件 ，有软件著作权 ，便于升级） （3）电事情业培训（ 包括用电清静与触电抢救）仿真教学软件（正版3D软件 ，有软件著作权 ，便于升级） （4）电子手艺虚拟实训软件（正版3D软件 ，有软件著作权 ，便于升级） |
|
4 |
实训模块 |
套 |
1 |
提供新能源汽车电工电子基础实验�？� |
五、 新能源汽车电工电子基础实验�？樯柚�
汽车电工电子基础实训�？橛赏该鞴乇赵屑癙CB板组成。元件盒体由透明有机工程塑料注塑而成 ，具有示教功效 ，使用者能够视察到元件形状和接线方法 ，有利于西席解说和学生熟悉 ；面板接纳PCB制作而成 ，外貌清新、符号线路清晰、元件替换容易。元件盒面板尺寸58mm*58mm ，尺寸58mm*124mm ，124mm*146mm三种规格。
1.透明电阻�？� 3块
装置多种电阻 ，元件引脚2mm端子引出。
2.透明电位计�？�1块
装置多种细密可调电位器 ，元件引脚2mm端子引出。
3.透明可变电阻器�？�1块
装置多种可变电阻器 ，元件引脚2mm端子引出。
4.二极管�？�1块
装置有发光二极管及单向二极管等器件 ，元件引脚2mm端子引出。
5.三极管�？�1块
装置有多种NPN/PNP三极管及晶闸管等器件 ，元件引脚2mm端子引出。
6.包管�？�2块
装置有多种多种类型包管 ，如汽车包管 ，通俗包管管 ，可恢复包管等器件 ，元件引脚2mm端子引出 。
7.DPDT开关�？�1块
装置有多个DPDT类开关器件 ，元件引脚2mm端子引出。
8.SPST开关�？�2块
装置有多个SPST类开关器件 ，元件引脚2mm端子引出。
9.单/双灯丝灯胆�？�1块
装置有单钨丝灯胆及双钨丝灯胆等器件 ，元件引脚2mm端子引出
10.IS05针继电器�？�1块
装置多个5针继电器 ，元件引脚2mm端子引出。
11.闪光灯�？� 1块
装置汽车闪光继电器等器件 ，元件引脚2mm端子引出。
12.光学传感器�？� 1块
通过遮挡光学传感器�？槭涑雎龀逍藕� ，信号引脚2mm端子引出 ，可举行波形测试或接发光二极管等器件更直观视察输出信号转变。
13.霍尔效应传感器�？� 1块
通过调理电机速率 ，输出脉冲信号 ，信号引脚2mm端子引出 ，可举行波形测试或接发光二极管等器件更直观视察输出信号转变。
14.18650电池�？� 1块
装置多个18650锂电池 ，可毗连组成电池组 ，也可配合其他�？橥瓿上钅� ，引脚2mm端子引出。
15.三相交流发电机�？� 1块
通过转动三相发电机电机 ，输出电压信号 ，信号引脚2mm端子引出 ，可举行波形测试或接发光二极管等器件更直观视察输出信号转变。
16.降压�？� 1块
接入高电压信号转化成低电压信号 ，信号引脚2mm端子引出 ，可举行波形测试或接发光二极管等器件更直观视察输出信号转变。
17.整流滤波�？� 1块
装置有三相整流电路及单相整流电路 ，配合三相交流发电机�？槟？榭啥云涞缪咕傩姓髀瞬ㄊ涑� ，元件引脚2mm端子引出。
18.场效应管原理实训板
实训板内置200V/16A大功率场效应管 ，具有G极电压调理电路 ，预留≥2mm IG电流丈量端子 ，ID电流丈量端子 ，VDS电压丈量端子 ，面板含丝印电路图 ，接纳灯胆作为漏极负载。
19.IGBT功率管特征实训板
实训板内置1200V/20A大功率IGBT管 ，引出集电极电流测试端子 ，集电极电压测试端子 ，发射极电流丈量端子 ，栅极电流丈量端子 ，栅极电压丈量端子。集电极接纳灯胆作为负载。栅极接纳可调电阻调理栅极电压 ，可调理使IGBT进入导通和阻止状态。
20.三相无刷电机驱动控制实训板
接纳BLDC无刷电机及驱动控制系统 ，驱动三相电机运转。通过电位器无极调理其波形频率进而控制三相电机的转速。转速脉冲同时毗连到转速表 ，丈量电机的转速并显示。
21.自感/互感征象演示1块
22.运算放大器�？�1块 ，可举行较量器 ，反向器等运算。
★23. 电子实训立异教学与治理�？�1块（无线射频卡 ，手持式RFID读卡器的应用）
（1）印刷线路板为单层印刷电路板 ，印刷线路板厚度为2mm ，每块印刷线路板四个角上有4mm镙丝牢靠孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的背面制作：印刷线路板线宽3mm ，器件装在背面, 正面用镀金接线孔引出。
（3）线路板牢靠在塑料密封盒口上 ，塑料密封盒底内贴一个写有编号内容的无线射频卡 ，手持式RFID读卡器 ，除了要能读写无件盒的编号 ，还要能显示出该元件盒的标准谜底。
（4）元器件检测元件为三极管、电解电容、二极管 ，晶闸管、单结晶体管检测内容为器件类型、 管脚名及优劣的判断 ，每块检测板在内部接线要有所差别 ，如三极管的E、B、C三个极恣意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡全室共设置1套。
六、可完成实验项目:
6.1金属膜电阻、贴片电阻、水泥电阻、滑动电位器的认知和丈量实训（含欧姆定律） ；
6.2差别类型二极管的认知和丈量实训 ；
6.3差别类型的电容器的认知和丈量实训 ；
6.4IGBT管的认知和丈量实训 ；
6.5场效应管的认知和丈量实训 ；
6.6晶闸管的认知和丈量实训 ；
6.7三极管的认知和丈量实训 ；
6.8差别类型的继电器的认知和丈量实训 ；
6.9光电、霍尔测速传感器的认知和丈量实训
6.10串并联电路的教学实验实训 ；
6.11三相无刷电机的认知和检测实训 ；
6.12三相交流电整流滤波电路的认知丈量实训 ；
6.13直流电机的控制原理认知丈量实训 ；
6.14自感互感原理认知和丈量实训 ；
6.15电磁感应原理认知和丈量实训 ；
6.16电路熔断丝的认知和丈量实训 ；
6.17运算与放大电路的应用原理认知。
6.18锂电池18650�？榈娜现�
6.19汽车单/双灯丝灯胆的认知
6.20.PWM脉冲宽度调制�？橛τ� ；
★ 七、辅助教学数字资源软件（正版软件 ，网络版 ，提供30个接点 ，共用一个加密锁 ，便于治理 ，并提供软件著作权证实其正当性）
（1）电机与变压器仿真教学软件（正版3D软件）
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部公布的有关专业教学纲要而设计 ，选取典范的电机与变压器 ，围绕其焦点知识点和手艺点睁开 ，兼顾西席的课堂教学 ，力争抵达软件的职业性、情境性、历程性、交互性的相互融会。
软件包括功率电机、控制电机、信号电机和变压器4个实验单位 ，共18个典范的实验项目 ，每个实验项目下设有形状结构、事情原理、拆装历程、故障检测、常见应用、考考你等数目不等实验使命。
软件既可支持西席的课堂演示教学 ，亦可支持学生举行课前预习 ，重点支持学生在理论课后举行的自主仿真实验 ，并可在此基础上实现手艺审核。

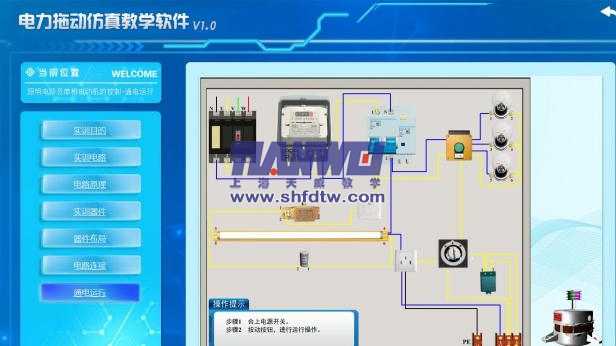

（2）电力拖动仿真教学软件（正版3D软件）
产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.1—2006）《职业手艺实验和判断装备通用手艺规范》与教育部有关专业教学纲要而设计 ，内容包括三相异步机单向转动控制等30个实验项目 ，涵盖维修电工初级、中级、高级主要实验项目 ，每个项目又凭证需要设有实验目的、实验器件、实验电路、电路原理、器件结构、元件检查、通电运行、通电运行、故障扫除等多种训练使命。软件以手艺为焦点 ，项目为引领、使命为驱动 ，职场情形为配景 ，操作办法为主线 ，学生交互训练为主体 ，具有三维可视化、智能化、全交互的特点 ，集职业性、情境性、历程性、交互性于一身 ，性价比极高。为职业教育与手艺实验、判断信息化、现代化提供了不可或缺的富厚资源。
（3）电事情业培训仿真教学软件（包括用电清静与触电抢救）（正版3D软件）
产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.2－2006）《“维修电工”职业手艺实验和判断装备手艺规范》与教育部有关专业教学纲要而设计研制。该软件接纳二维与三维团结的虚拟画面 ，教育学生电工基础知识和用电的清静及抢救要领。包括电工起源知识（电工基础、电工仪表使用、导线清静毗连、清静用电工具、清静用电标记） ，触电抢救（触电的方法、清静防护步伐、接地与接零� ；ぁ⑷斯ず粑� ，心肺苏醒等抢救要领） ，危害扫除（灭火器类型、灭火器的使用） ，电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子手艺）等4大�？� ，15个实验单位 ，72个实验项目。软件以手艺为焦点 ，操作办法为主线 ，以学生交互训练为主体 ，具有三维可视化、智能化、全交互的特点 ，集职业性、情境性、历程性、交互性和无邪性于一身 ，性价比极高。为职业教育与手艺实验、判断信息化、现代化提供了富厚的教学资源。
（4）模拟电子手艺仿真教学软件（正版3D软件）
产品是依据教育部、人力资源和社会包管部有关课程纲要、中华人民共和国劳动和劳动清静行业标准（LD/T81.1—2006）《职业手艺实训和判断装备通用手艺规范》而设计 ，内容包括模拟电子手艺实验实训�？璧难邮钡缏返裙�18个实验实训项目（详见实训项目）。每个项目凭证实训需要 ，设置了数目不等的实训使命。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件结构、通电测试、故障检测等使命 ，以便操作者循序渐进地获得训练。本软件接纳三维动画与二维交互动画编程相团结手艺 ，基于职场情形与事情历程 ，具有很强的职业性、情景性、历程性、交互性、智能性。
手艺参数：
包括十八大实训�？椋貉邮钡缏贰⑽妊沟缭础⒄髀瞬ǖ缏贰⒌ス芊糯蟆⒖煽毓璧鞴狻⒍苷鞯缏贰⒋妊沟缭础⒀邮笨亍⒌缌鞲悍聪斓缏贰⒌缪垢悍聪斓缏贰⒌ハ羁煽毓枵鞯缏贰⒉罘址糯罂傻魑妊沟缏贰⒃怂惴糯蟮缏贰⒃怂惴糯笃鞯挠τ谩⒙龀迨匠涞绲缏贰⒄鞯缏贰⑽露却衅鳌⒐饷舸衅骷觳�。
（5）电子仪表仪器仿真教学软件（正版3D软件）
产品依据《电子装备装接工国家职业标准》、教育部有关专业电子手艺训练教学纲要与中华人民共和国劳动和劳动清静行业标准（LD/T81.1—2006）《职业手艺实训和判断装备通用手艺规范》而设计 ，包括常用电子丈量仪器、信号（函数信号、高频信号、彩色电视信号）爆发器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器 ，每类仪器设有仪器简介、面板先容、使用要领、仿真实训等4个学习使命。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价钱比高 ，是电子手艺仿真实训室必备的主体软件。
（6）电子手艺虚拟实训室教学系统（正版3D软件）
接纳三维仿真手艺而研制的仿真实训软件 ，包括仪器仪表、导线加工、磨练工具、焊接工艺、电子器件、模拟电子手艺、数字电子手艺、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单位。
（1）仪器仪表�？� ，包括指针式万用表、数字式万用表、通俗示波器、信号爆发器、直流稳压电源、毫伏表、高频信号爆发器、钳形电流表等8个实训项目 ，并配有语音解说功效。
（2）导线加工 ，包括常用质料、绝缘导线加工、屏障线加工、导线捆扎、导线毗连等5个实训项目 ，并配有语音解说功效。
（3）磨练工具 ，包括焊接工具、钳口工具、剪切工具、紧固工具等4个实训项目 ，并配有语音解说功效。
（4）焊接工艺 ，包括手工焊接、实训、浸焊、波峰焊、再流焊、拆焊手艺等6个实训项目。凭证响应的教学纲要 ，要求把焊接工艺清晰体现 ，图文并茂,并对重难点部分派有语音解说功效。
（5）电子器件 ，包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发鲜明示器件等12个实训项目。
（6）模拟电子手艺 ，包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电念头调速电路、调光台灯、运放输出功效扩展等9个实训项目。
（7）数字电子手艺 ，包括宿舍灯控制电路、准时交流开关、步进电机控机械、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等9个实训项目。
（8）生产工艺 ，包括器件准备、装置、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等6个实训项目 ，并配有语音解说功效。
（9）插装工艺 ，包括印制板分类、PCB生产工艺、插装准备、手工插装、机械插装等5个实训项目 ，并配有语音解说功效。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训使命。
（10）SMT工艺 ，包括外貌组装质料、SMT装备、SMT工艺、SMT生产历程等4个实训项目 ；并用适当的媒体手段来实现 ，教学设计合理 ，导航清晰 ，并配有语音解说功效。
（11）收音机实训 ，包括事情原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等10个实训项目。
