工业机械人基础事情站实训平台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工业机械人实训装备
[规格型号]：TWS-QR13
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 222 人关注该产品

产品详情

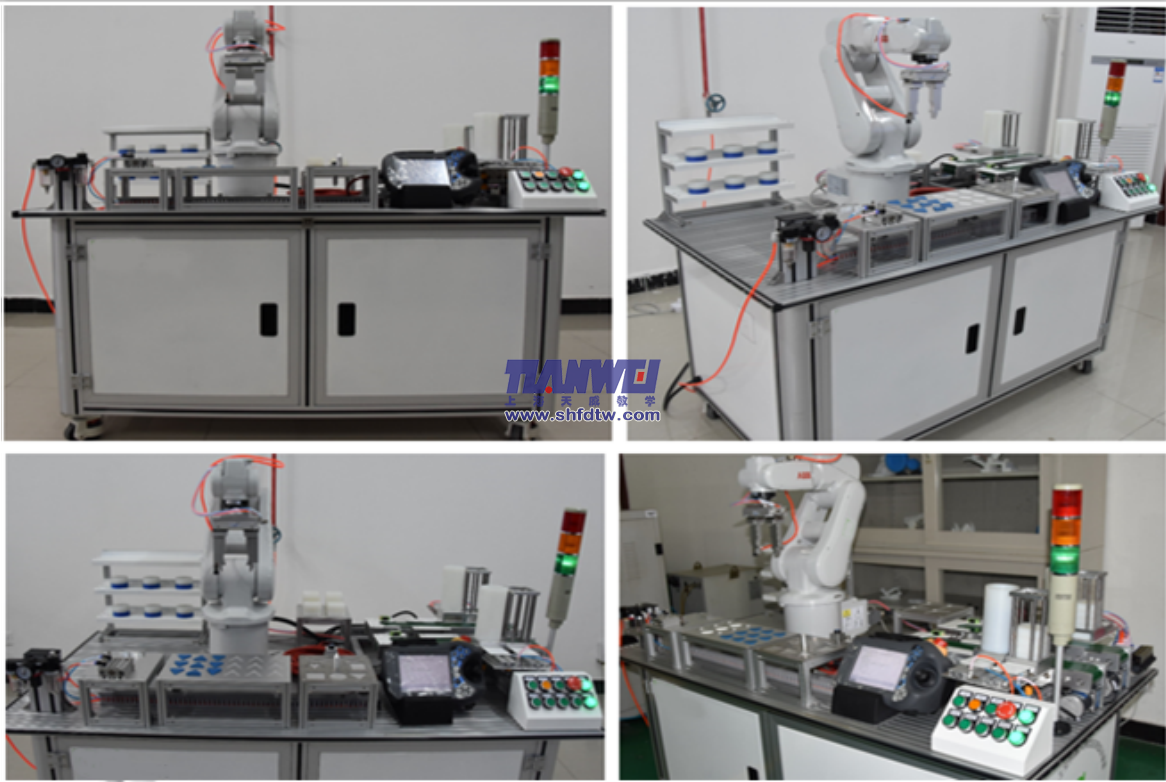

TWS-QR13工业机械人基础事情站实训平台

(ABB机械人系统)

9001cc金沙以诚为本(中国)有限公司官网

参考图

（一）实训台：

（1）主体部分接纳工业标准铝型材组装而成，封板接纳不低于1.5mm冷轧钢板喷塑处置惩罚；

（2）桌面接纳工业标准铝型材和不低于3mm冷轧钢板组装而成，桌面型材具有一次成型且距离40mm的牢靠槽，内置专用螺母，可自由牢靠种种机械机构，牢靠方法≥200种，可以完成更多的实训操作；

（3）台面下方设有电气网孔板机构，网孔板接纳不低于5mm椭圆长孔加工，整体设计规范、合理，电气元器件在任何角度、任何方位都能轻松装配、调解。左右设有机玻璃自吸合双开门，装备维护利便；

（4）桌体配有4个带刹车万向轮，设置4个脚杯，利便移动和牢靠。

（5）整体尺寸：≥1600*900*800mm；

（6）投标时提供设计图，包括但不限于设计图效果图。

（二）电源：

单相交流220V，50Hz；额定功率：≥1.8kW；清静�；ぃ杭蓖 ？亍⑿沟绫；ぁ⒍搪繁；ぁ⒐乇；ぁ⑶费贡；�；

（三）工业机械人本体：

接纳工业机械人：IRB 1100

控制轴数：≥6；

机械人负载≥4kg，

事情半径≥580mm，

事情规模：

轴1+230°～-230°速率≥460°/s

轴2+113°～-115°速率≥360°/s

轴3+55°～-205°速率≥280°/s

轴4+230°～-230°速率≥560°/s

轴5+120°～-125°速率≥420°/s

轴6+400°～-400°速率≥750°/s

TCP速率≥6.0m/S，

加速率≥28m/s；

重复定位精度≤0.01mm；

集成≥8路信号源，

气源≥4路气源�；等丝身б饨嵌染傩凶爸�。

（四）机械人底座：

为使机械人装置位置稳固，机械人能可靠的运行，特在机械人底部装置位置设计了装置底座，底座由≥10mm厚钢板焊接而成。外貌防锈抛光处置惩罚后举行喷塑涂成。

（五）机械人控制器 Omnicore E10,C30,C90XT

电源：AC220V/230V，50-60Hz；重量：≤13KG；以先进的动态模子为基础，优化了机械人性能，可大幅缩短节奏时间、提高路径精度�；等嗽诵新肪恫皇芩俾视跋�，无需程序员调试，机械人即自动抵达可展望的优异性能，真正实现所编即所得；控制器硬件：多处置惩罚器系统；PCI总线；大容量闪存盘；防掉电备用电源；U盘接口。16条数字输入/8 条数字输出。

（六）示教器：

显示屏≥8英寸图形化彩色触摸显示屏，人体工程学设计，支持左右手切换。带触摸笔。使用杆：3D使用杆；清静功效：紧迫�；�。性能：支持运行时热拔插；12键薄膜键盘；支持USB3.0存储器。防护品级IP54。重量≤1Kg。

（七）电气装置板：

由数控冲床精加工而成，网孔漫衍合理、匀称、孔径统一。适合装置种种规格的电气器件。网孔板尺寸：≥600*800*2mm

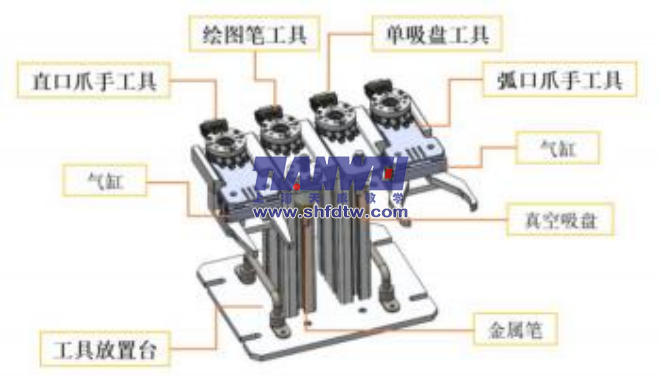

（八）快换实训� ？椋�

9001cc金沙以诚为本(中国)有限公司官网

参考图

（1）接纳工业级气动快换，能够完成气路、电路自动连系，配合机械人完成多种工具的无邪切换� ？旎簧杓朴蟹来斫峁�，有用避免快换位置庞杂引发的碰撞事故；

（2）包括气夹、吸盘、画笔等工装夹具；不低于4个夹具快换装置。

（3）有用尺寸：≥φ250*210mm，上下面板均为金加工而成，立柱为工业铝型材，底板加工腰形装置孔，可无邪移动和牢靠。

夹爪工具：含有工具端快换� ？橛敕ɡ级丝旎荒 ？榕涮�，可稳固抓取打磨物料，夹头为铝合金材质，接纳气动驱动，重复精度≤±0.01mm，闭合夹持力≥45N；配TCP标定45#材质工装；

吸盘工具：含有工具端快换� ？橛敕ɡ级丝旎荒 ？榕涮�，结构为铝合金材质，≥20mm直径吸盘不少于1个，可稳固抓取种种形状的零件；配TCP标定45#材质工装；

轨迹工具：模拟画笔结构，含有工具端快换� ？橛敕ɡ级丝旎荒 ？榕涮�，结构为铝合金材质，配有激光笔/写字笔用于轨迹描绘；

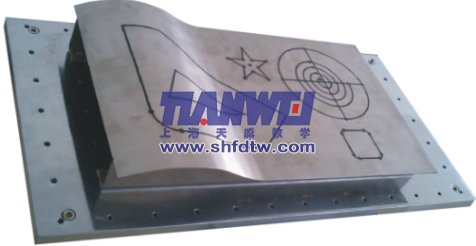

（九）轨迹实训� ？�

9001cc金沙以诚为本(中国)有限公司官网

参考图

（1）凭证工业机械人学习要点举行专门设计，可以举行包括工具坐标示教、用户坐标示教、圆形、三角形、长方形、S曲线等训练内容。

（2）有用尺寸：≥350*250*260mm，上下面板均为金加工而成，立柱为工业铝型材，底板加工腰形装置孔，可无邪移动和牢靠。

（3）

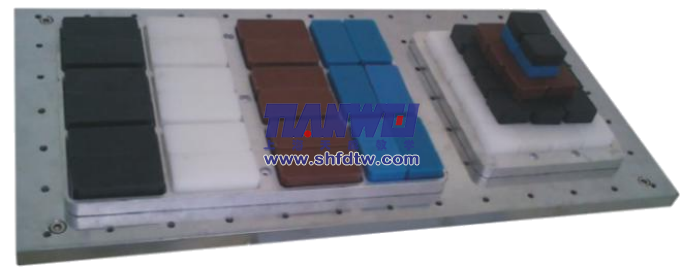

（十）码垛实训� ？�

9001cc金沙以诚为本(中国)有限公司官网

参考图

（1）具有坦荡的码垛平台，可以举行富厚的码垛内容和磨练码垛的准确性。通过程序可以举行无邪的码垛训练，将工业机械人码垛应用完整的举行训练；

（2）有用尺寸：≥350*250*400mm，上下面板均为金加工而成，立柱为工业铝型材，底板加工腰形装置孔，可无邪移动和牢靠。

（十一）誊写实训� ？�

9001cc金沙以诚为本(中国)有限公司官网

参考图

（1）用于工业机械人举行图案绘制或文字誊写，掌握机械人虚拟仿真与离线编程手艺，并能够基于此� ？榫傩惺滴镅橹�，提升学生的工业机械人综合应用能力；

（2）画笔工具可有用赔偿示教误差，包管笔尖与纸张的有用接触；

（3）有用尺寸：≥350*250*260mm，上下面板均为金加工而成，设置专用夹具，可利便快捷举行纸张的替换和牢靠，立柱为工业铝型材，底板加工腰形装置孔，可无邪移动和牢靠。
